   大庆通讯系统工程


光缆系统特点:

 12 芯MPO 接头的模块化设计;

支持万兆多模光纤和100G零水峰单模光纤;

工厂预端接并测试的设计方式,保证用户在现场实现快速连接;

保证了可靠的传输性能;

不需要专用和非标准极性的元器件;

可以快速重新配置和组网;

快速升级, 支持并行传输系统应用,如10G或40G;

综上,可见采用预连接系统解决方案,完全满足用户对于高带宽、高性能、模块化、灵活性、易部署、易扩容等特性的要求。

1. 主干预连接光缆
预连接光缆有12/24/48/72/96/144 芯多种型号。光缆内部由多束光纤组成, 每12 芯端接在一个MPO 头,并且每组12 芯光纤外部有保护层, 光缆内部没有任何接续。
2.机柜预连接光缆配线架
模块化配线架可以端接最多12 个模块, 即每个配线架端接最多288 芯LC光纤接头。通过安装架, 可以将配线架安装在19 英寸/23 英寸机架上。

3.模块
该模块前部有12 个预端接LC 双工端口, 通过内部光纤连接到模块后部的2 个12 芯预端接MPO 端口。与配线架配合, 配有弹簧防尘盖。
4.预连接光缆安装规划

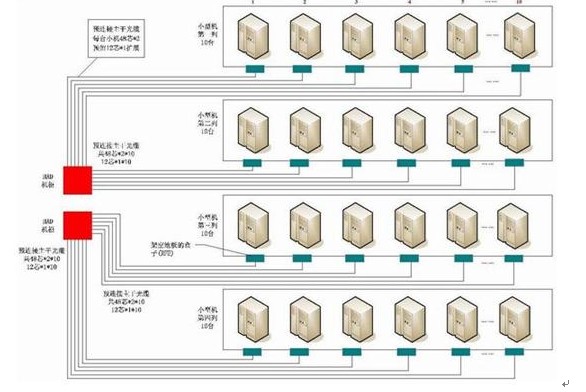

规划图:
A.48芯主干预连接光缆系统安装在主配线柜和每个小型机柜之间;下图,为主干光缆安装示例。
B.主配线柜采用机架式光纤端接箱安装,配线架内安装模块,提供LC光纤接头。

C.小型机柜由于由于无法安装机柜,采用提供专门地板下的光纤端接箱RFE,RFE内安装模块,提供LC光纤接头。

D.机架光纤配线架需以整洁而且安全的方式安装并集成在机柜内。并有足够空间应付将来增加的布线。配线架必须考虑网络设备的安装空间。

E.每机柜预留的12芯主干预连接光缆,不必上配线架,接头部位的保护套也不必打开,未来如需扩展再打开使用,如果长度不够,可以次用MPO扩展适配盒进行主干扩展,该扩展盒体积很小,直接可以安放在RFE盒中。
